Hochdruckreiniger Typ SOY CM 3000, stationär für Kundenspezifische Applikationen
Verfügbar:
Stationäre Hochdruckreinigungsanlage mit Funktionsüberwachung
- Überwachung aller wichtigen Sensoren
- Funktion Strömungswächter und Kontaktdruckmanometer wird überwacht
- gegen Trockenlauf geschützt
- zeitgesteuerte Totalabschaltung nach 10 Minuten (Option)
- Wassermangelschalter im Vorlaufbehälter
Stationäre Hochdruckreinigungsanlage, mit der Möglichkeit Warmwasser bis 82°C einzuspeisen. Als Standgerät, stationär, zur Versorgung von einer Einzelleitung oder einer zentralen Leitung mit mehreren Entnahmestellen.
Die Hochdruckpumpen werden über eine Microprozessorsteuerung gesteuert.
Jede Pumpe versorgt eine oder mehrere Zapfstellen.
Mit der Baureihe SOYCM wurde von uns eine Hochdruckreinigungsanlage der "Extra-Klasse" geschaffen.
Das bedeutet, dass wir bei der Fertigung nur Einzelkomponenten mit höchstem Qualitätsniveau verwenden, das Beste ist uns für Sie gerade gut genug.
Es heißt nicht umsonst, die CAT Pumpe hat 9 Leben! Ihr Vorteil und Nutzen liegt auf der Hand, denn mit der Baureihe SOYCM haben Sie ein Gerät für individuellen Dauereinsatz mit höchster Zuverlässigkeit und extrem langer Lebensdauer.
Durch die Edelstahlausführung eignet sich diese Serie auch besonders für den Einsatz
in lebensmittelverarbeitenden Betrieben.
Die profitable Komplettlösung für professionelle Hochdruckwäsche:
* kompakte Maschineneinheit
* kostengünstiger Anschaffungspreis
* hohe Rentabilität
* energiesparend durch Pumpenabschaltautomatik
* vollautomatischer Betrieb durch SPS-Steuerung
* umfangreiches Zubehör
* industriell gefertigt
* hoher Qualitätsstandard
Technische Beschreibung:
Stationäre Hochdruckreinigungsanlage zum Anschluss von Kalt- oder Heißwasser von bis zu 82°C. Am besten wird eine Ringleitung installiert mit mehreren Zapfstellen. Ringleitung min. 30 mm Ø in Edelstahl oder Stahl verzinkt
Die Hochdruckpumpen werden über eine Microprozessorsteuerung gesteuert.
Von 2 - 6 Pumpen ausbaubar. Jede Pumpe versorgt eine oder mehrere Zapfstellen.
Serienmäßige Ausstattung:
* SPS-Steuerung
* Anschlüsse für Fernbedienungen vorgesehen
* Großdimensionierter Wasservorlaufbehälter aus Edelstahl
* Heißwasserbeständige Hochdruckpumpen bis 82°C Zulauftemperatur
* Edelstahl-Vordruckpumpe zur Vermeidung von Kavitationsschäden
* Sicherheitsthermostat überwacht die Wassereingangstemperatur
* Wassermangelsicherung schaltet bei Wassermangel die Reinigungsanlage automatisch ab
* Sämtliche Verkleidungen sind aus Edelstahlblech
Schaltschrank nach VDE verdrahtet bestehend aus:
1x Hauptschalter
1x - max. 6 x Steuereinheiten für Pumpen (Kombination Überstromauslöser und Schütz)
1x SPS (Mikroprozessorsteuerung)
1x Steuertransformator 24V Kleinspannung
1x Touchscreen 5,7" für einfachen Zugriff
1x Leuchtdrucktaster "Pumpe Ein"
1x Drucktaster "Pumpe Aus"

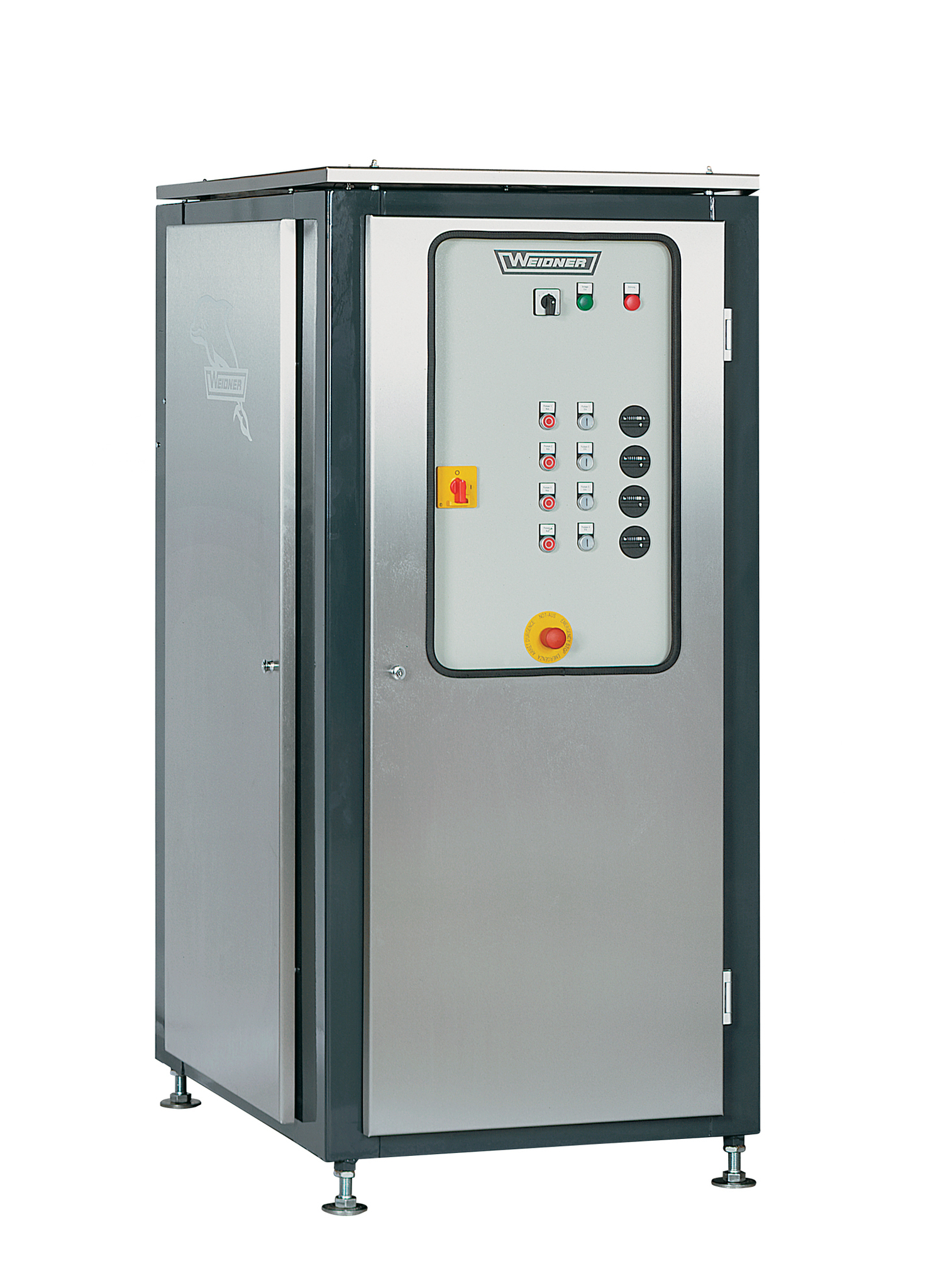

Weidner CM3000 2-6 Pumpenanlage
Technische Daten:
Reinigen mit: 2 - 6 Hochdruckpistolen
Hochdruckpumpen: 2 - 6 Triplex-Plungerpumpe mit 3 Keramikplungern
Fördervolumen, Minute/Stunde: 2 - 6 x 1380 l/h
max. Betriebsdruck: 120 bar
max. Wassertemperatur: 82°C
Spannung: 3~ 400V 50 Hz
Nennstrom: 27 A
Nennaufnahme: 13,2 kW
Maße (LxBxH): 1150x850x2170mm
Gewicht: 320 kg
Beschreibung Automatikbetrieb:
Die Reinigungsanlage wird an eine Zentralleitung mit einer oder mehreren Entnahmestellen angeschlossen.
Für jede Entnahmestelle wird eine Hochdruckpumpe geschaltet, so dass die Anlage verschleißarm und energiesparend arbeitet.
Bei Aktivierung "Automatik" startet eine Hochdruckpumpe sofort. Wird nun eine weitere Handlanze geöffnet schaltet sich die nächste Pumpe automatisch zu. Die Zuschaltung erfolgt lastabhängig und wird soweit fortgeführt bis alle Pumpenaggregate zugeschaltet sind.
Die Abschaltung der Aggregate erfolgt über Strömungsüberwachung. Sobald eine Handlanze geschlossen wird schaltet sich eine Pumpe zeitverzögert ab. Die Abschaltung wird bei Nullbedarf bis zum Ausschalten der Automatik fortgeführt.
Ein erneutes Einschalten erfolgt über den Drucktaster "Pumpe Ein".
Bei jedem neuen Start der Anlage startet jeweils ein anderes Pumpenaggregat, dies bewirkt dass die Betriebsstunden nahezu gleich verteilt werden.
Beispiel:
1 Start: Pumpe 1 ---- Pumpe 2
2 Start: Pumpe 2 ---- Pumpe 1
3 Start: Pumpe 1 ---- Pumpe 2 usw.
Maschine wird vor Verlassen des Werkes Schwäbisch Hall einem Testlauf und sicherheitstechnischen Prüfungen unterzogen, und ist somit nach Anschluss der Energieversorgung und der Spritzeinrichtungen sofort einsatzbereit.
Bauseitige Leistungen:
Anschluss von Strom und Wasser an den Übergabepunkten der Maschineneinheiten
Anschluss der Entnahmestationen inkl. Rohrleitungsverlegung.
Anschluss Fernbedienung
Spritzeinrichtungen sind gesondert zu bestellen!
